Изучаем основные команды для управляемого FTTB-коммутатора

Коммутатор D-Link DES-3200-10

Лишь старые, занудные и бородатые администраторы до сих пор не признают веб-интерфейс, как способ конфигурирования устройств. Другое дело, что знать консольные команды, хотя бы для саморазвития — нужно. На примере управляемого Ethernet-коммутатора Raisecom ISCOM2128 мы приведем простейшие команды для диагностики.

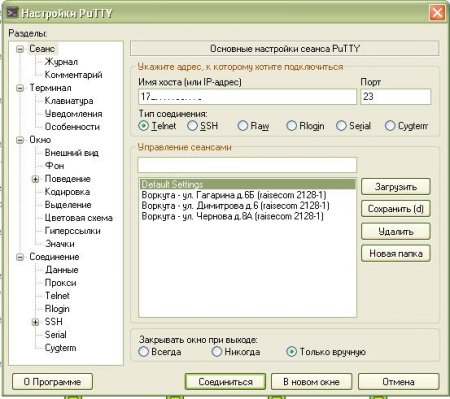

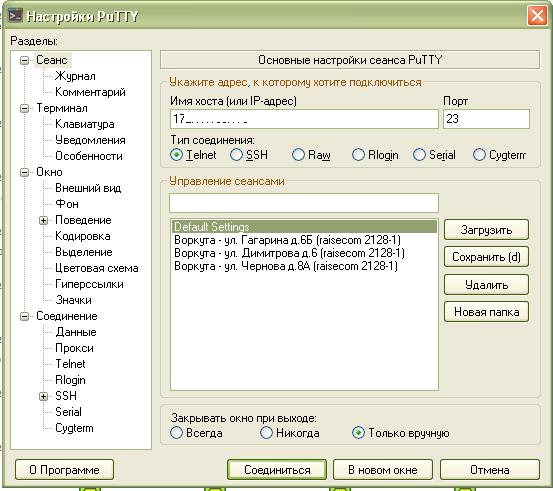

До недавнего времени (точнее до появления Powershell), комфортно работать в консоли можно было только на unix-like системах, тем более что установка на сервер CentOS 7 занимает менее часа. CentOS 7 — производная система от известного дистрибутива Red Hat Enterprise. Установка centos, в классическом её смысле, не обязательна — есть liveCD версии. Кстати, для удобства подключения через telnet к устройству можно использовать PuTTy, так как в нем можно удобно сортировать коммутаторы по адресу или по другим параметрам:



Изучаем основные команды для управляемого FTTB-коммутатора



После авторизации и входа в режим настроек (команда enable) начинаем работать.

 1. Смотрим статус порта 

sh interface port [номер порта]

Результат:

sh interface port 2
R: Receive Direction
S: Send Direction
Status: Forwarding status
Port  Admin   Operate        Speed/Duplex  Flowctrl(R/S) Mac-learning Status    up-sta                   up-sustained
--------------------------------------------------------------------------------------------------------------------------------
2     enable  up(100M/full)  auto          off/off       enable       Forward   Jan-01-2000 04:00:32 14y11m08d06h13m54s
iscom2128-1#

Расшифровка:

Operate — Статус порта
Speed / Duplex — скорость / режим передачи (full или half-duplex)
Flowctrl (R/S) — контроль потока (выключен)
Mac-learning — функция защиты атак по мак-адресу (подробнее здесь — http://www.tp-link.ua/article/?faqid=384)
Up-sustained — время, которое он активен.



 2. Смотрим мак-адрес на порту 

sh mac-address-table l2-address port [номер порта]

Результат:


iscom2128-1#sh mac-address-table l2-address port 2
Aging time: 300 seconds
Mac Address        Port          Vlan     Flags
--------------------------------------------------------
E427.7147.895D     2             1602     Static
9094.E4F3.AB57     2             1602     Static
iscom2128-1#

Расшифровка:

Mac Address — Маки, которые «светятся» на этом порту
Port — порт коммутатора
Vlan — Виртуальная локальная сеть, которая привязана к порту.



 3. Смотрим статистику полученных/отправленных пакетов 

show interface port [номер порта] statistics dynamic

Результат:


#show interface port 2 statistics dynamic
Dynamic statistics period: 2 seconds
Port        2
------------------------------------------------
Input Normal Statistics:
    InOctets:                         2,943,231,389
    InUcastPkts:                      28,213,316
    InMulticastPkts:                  33,173
    InBroadcastPkts:                  63,099
Output Normal Statistics:
    OutOctets:                        858,223,315,985
    OutUcastPkts:                     47,829,671
    OutMulticastPkts:                 588,341,260
    OutBroadcastPkts:                 622,454
Bit Statistics:
    Ingress Bits:                     23,545,851,112
    Egress Bits:                      6,865,786,527,880
Speed during 2 seconds Statistics:
    Ingress Speed(bps):               0
    Egress Speed(bps):                1,972,216
Speed Rate during 2 seconds Statistics:
    Ingress Speed Rate:               <1%
    Egress Speed Rate:               1%
Please press <Ctrl+C> to stop.
Dynamic statistics period: 2 seconds

Расшифровка:

In/out Octets: — общее количество входящих/исходящих октетов на интерфейс (1 октет — 1 байт)
In/out UcastPkts — входящие/исходящие юникастовые пакеты
In/out MulticastPkts — входящие/исходящие мультикастовые пакеты
In/out BroadcastPkts — входящие/исходящие броадкастовые пакеты

Ingress Bits — входящий трафик (со стороны абонента — исходящий)
Egress Bits — исходящий трафик (со стороны абонента — входящий)

Ingress Speed Rate — уровень входящей скорости (со стороны абонента — исходящая)
Egress Speed Rate — уровень исходящей скорости (со стороны абонента — входящая)



 4. Смотрим ошибки на порту 

show interface port [номер порта] statistics

Результат:

Input Normal Statistics:
    InOctets:                         698,171,799
    InUcastPkts:                      6,770,736
    InMulticastPkts:                  14,711
    InBroadcastPkts:                  550
Input Error Statistics:
    DropEvents(Pkts):                 0
    CRCAlignErrors(Pkts):             0
    UndersizePkts:                    0
    OversizePkts:                     0
    Fragments(Pkts):                  0
    Jabbers(Pkts):                    0
    Collisions(Pkts):                 0
      Discards(Pkts):                 23
Output Normal Statistics:
    OutOctets:                        267,191,770,641
    OutUcastPkts:                     7,057,340
    OutMulticastPkts:                 194,853,568
    OutBroadcastPkts:                 422,719
Output Error Statistics:
    OutputError(Pkts):                0
    OutputDiscard(Pkts):              0
    Abort(Pkts):                      0
    Differred(Pkts):                  0
    LateCollisions(Pkts):             0
    NoCarrier(Pkts):                  0
    LostCarrier(Pkts):                0
    MacTransmitError(Pkts):           0
Bit Statistics:
    Ingress Bits:                     5,585,374,392
    Egress Bits:                      2,137,534,165,128

Расшифровка по ошибкам

По пакетам расшифровка выше. Ошибки не отслеживаются в реальном времени (только статика)

Drop Events (Pkts): Фактическое число потерянных кадров из-за превышения максимального числа кадров
CRC Align Errors( Pkts): Количество ошибок «выравнивания» — (кадры, которые не заканчиваются четным числом октетов и имеют неверную контрольную сумму CRC), полученных на порт. Это могут быть проблемы с NIC (сетевая карта, грубо говоря), с портом на коммутаторе или с кабелем. Также из-за несоответствия дуплексных режимов. При первом подключении кабеля к порту могут возникнуть некоторые из этих ошибок. Кроме того, если к порту подключен концентратор, ошибки могут вызвать конфликты между другими устройствами концентратора.
Undersize Pkts: Такие ошибки возникают при получение фрейма размером 61-64 байта. Фрейм передается дальше, на работу не влияет
Oversize Pkts: Они возникают при получении пакета размером более 1518 байт и правильной контрольной суммой
Fragments (Pkts): Это количество принятых кадров длиной менее 64 байт (без преамбулы и начального ограничителя кадра, но включая байты FCS — контрольной суммы) и содержащих ошибки FCS или ошибки выравнивания
Jabbers (Pkts): Возникает при получении пакета размером более 1518 байт и имеющего ошибки в контрольной сумме
Collisions (Pkts): Коллизии возникают, когда две станции одновременно пытаются передать кадр данных по общей сред
Discards (Pkts): Отброшенные пакеты, поскольку их коммутация не требовалась. Это может быть нормальным, если концентратор подключен к порту и два устройства на данном концентраторе обмениваются данными. Число исходящих пакетов, которые выбраны для отбрасывания несмотря на отсутствие ошибок. Одна из возможных причин отбрасывания таких пакетов — освобождение буферного пространства.

5. Что почитать?

FTTxhttp://ru.wikipedia.org/wiki/Fiber_to_the_x

SNMPhttp://ru.wikipedia.org/wiki/SNMP

Port Securityhttp://xgu.ru/wiki/Port_security
