Как выглядит SHDSL-модем?

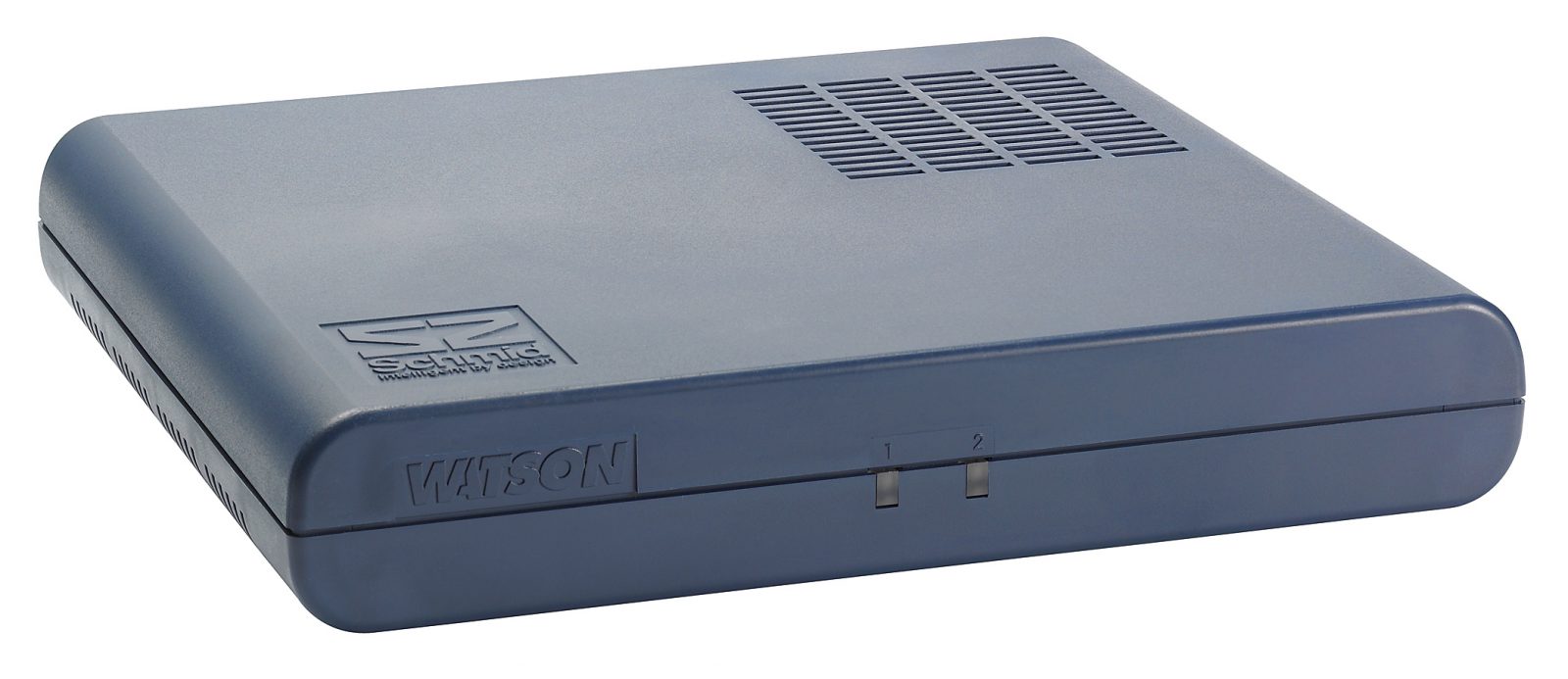

Watson SHDSL Router 2p

Сегодня мы рассмотрим смежную и малоизвестную простому пользователю xDSL технологию — SHDSL (Single-pair High-speed). Главное её отличие от привычного нам ADSL в том, что передача данных симметричная (в обе стороны с одинаковой скоростью). Если, в случае DSL на отдачу выделяется в разы меньше, то в «эсашке» они, как правило, равны. Благодаря новым технологиям эта скорость может достигать до 30 мегабит в секунду (в реальности редко удается достичь таких скоростей — чаще всего используется 2048/2048). В интернете полно обзоров на эту тему, поэтому мы остановимся на конкретном конечном устройстве — SHDSL-модеме….

Как вы уже, наверное, поняли, то данная технология используется в основном в корпоративном сегменте и вам, как и вашей Маме, ищущей в интернете пошаговые рецепты с фото можно обойтись обычной асинхронной технологией. И правда — редко встретишь программиста ищущего украшение тортов в Яндексе. Домашние блюда он обычно потребляет только с помощью такого полезного девайса, как жена. Как бы там ни было, SHDSL используется, в основном, крупными фирмами с множеством филиалов (как пример, банкоматы различных банков часто подлючены именно по этой технологии).

Внешне SHDSL-модем практически не отличается от своего собрата с литерой A. В заголовке, кстати, самый известный и узнаваемый экземпляр — Zyxel Prestige. Мы же рассмотрим внешние индикаторы, которые обычно присутствуют на всех SHDSL-модема на примере, ставшем уже историей модема Si2000 Tethys 312:

Передняя панель:

1. PWR зеленый светодиод, светится непрерывно при наличии питания;
2. ACT зеленый светодиод, мигает при предаче данных через Ethernet порт;
3. LINK зеленый светодиод, светится при наличии соединения с сетью Ethernet ПК;
4. WAN зеленый светодиод, светится непрерывно при наличии соединения с удаленным
узлом доступа;
5. ALM красный светодиод, мигает в процессе перезагрузки модема, светится непрерывно при внутренних ошибках.

Задняя панель:

1. кнопка включения / выключения питания (отсутствует у данной модели);
2. POW разъем питания постоянного тока;
3. CONSOLE консоль управления модемом;
4. RES кнопка перезагрузки модема (отсутствует у данной модели);
5. 1Х – 4Х 4 порта RJ -45 для подключения ПК или LAN;
6. LINK зеленый светодиод, светится при наличии соединения с сетью Ethernet ПК;
100M зеленый светодиод, ON – передача данных 100М, OFF – передача данных 10М.;
FDX зеленый светодиод, ON – полнодуплексный режим передачи, OFF – полудуплексный;
7. WAN разъем RJ-11 для подключения к линии SHDSL.

Напоследок, хотелось бы затронуть функционал данных устройств. Помимо стандартных решений вроде NAT или DHCP, SHDSL-модемы имеют такие фишки, как тегирование VLAN и возможность конфигурирования и загрузки данных через командную строку, возможность обновления всего парка маршрутизаторов с помощью централизованного узла.
