Mikrotik CRS125-24G-1S-2HnD-IN — Обзор, внешний вид, начало настройки.

Mikrotik CRS125-24G-1S

Добавляя эту статью в раздел «Роутеры» мы явно вводим в заблуждение свои читателей. Ведь Mikrotik — это гораздо больше, чем просто домашний маршрутизатор — это уже управляемый коммутатор. Тем более модель CRS125-24G-1S-2HnD-IN — настоящий трудяга на передовой производства. Вообще серия Mikrotik имеет огромную положительную репутацию в нашей стране и пользуется заслуженным уважением. Их модели используются даже для подключения через спутник. Поэтому помимо девайсов из магазина спутникового оборудования стоит присмотреться к этой модели, ведь она умеет использовать два WAN-соединения, реализуя, таким образом, резервирование

Общие данные. Комплектация.

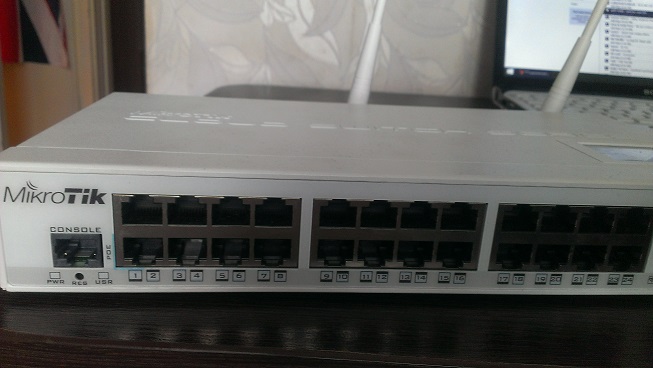

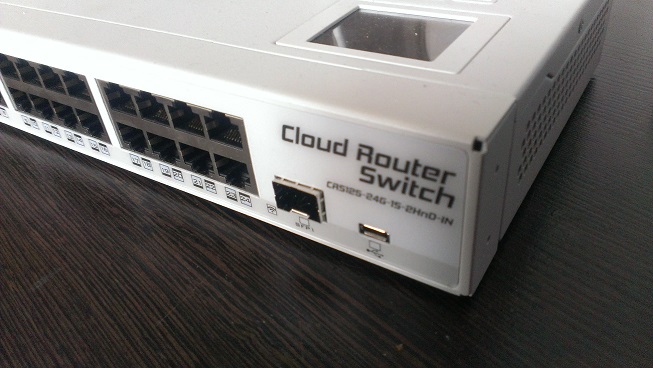

Итак, эта модель микротика — коммутатор сетевого уровня (L3). Все 24 порта на порту — гигабитные. На фотке можно также увидеть консольный, SFP и USB-разъемы. Консольный порт используется для того, чтобы «подцепиться» к микротику через телнет (консоль). SFP — стандартный разъем для подключения оптического волокна к коммутатору. USB-порт, а точнее используется MicroUSB, может использоваться для подключения 3G-модема, который обеспечит резервный канал (кабель MicroUSB -> USB в комплекте. Подробнее про характеристики устройства можно почитать здесь — http://микротик.рф/katalog/oborudovanie-mikrotik-kommutatory/crs125_24g_1s_2hnd_in/

Mikrotik CRS125-24G-1S-2HnD-IN - Обзор, внешний вид, начало настройки.
Mikrotik CRS125-24G-1S-2HnD-IN - Обзор, внешний вид, начало настройки.

Внешний вид:

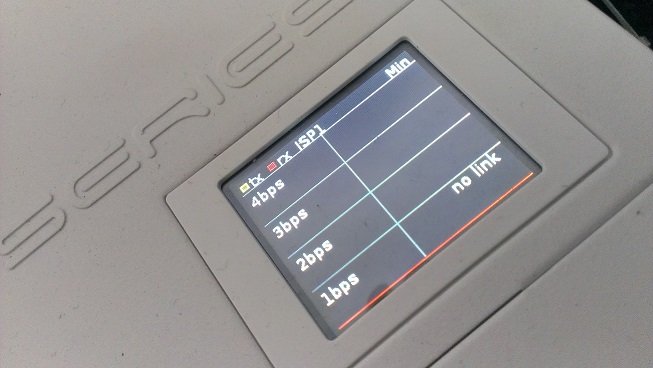

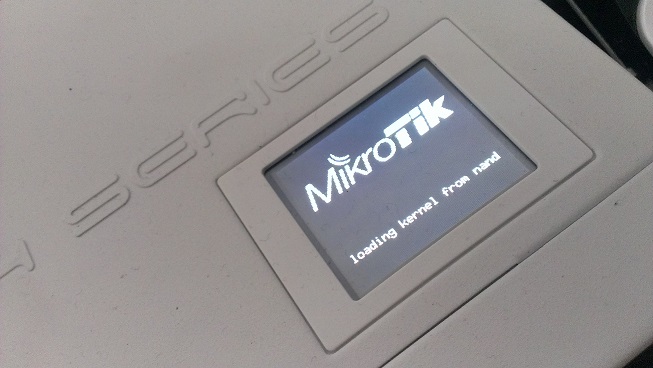

Кнопки выключения, как вы уже заметили нет, что как бы подразумевает стабильную работу :). На корпусе также расположился экран управления (да-да, он сенсорный), но управлять микротиком через него не сильно удобно, зато можно вывести статистику:

Mikrotik CRS125-24G-1S-2HnD-IN - Обзор, внешний вид, начало настройки.
Mikrotik CRS125-24G-1S-2HnD-IN - Обзор, внешний вид, начало настройки.

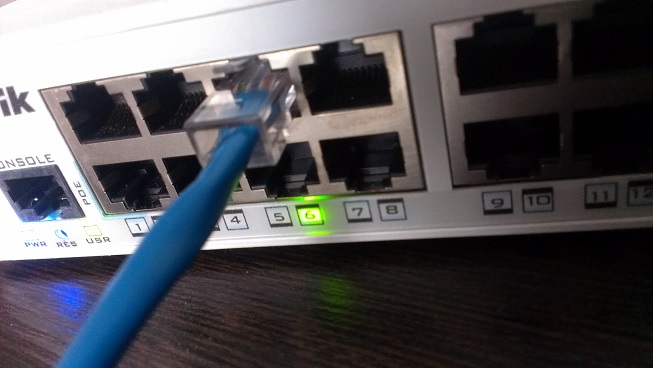

Здесь в пример длинковским коммутаторам подписаны и распределены порты:

Mikrotik CRS125-24G-1S-2HnD-IN - Обзор, внешний вид, начало настройки.

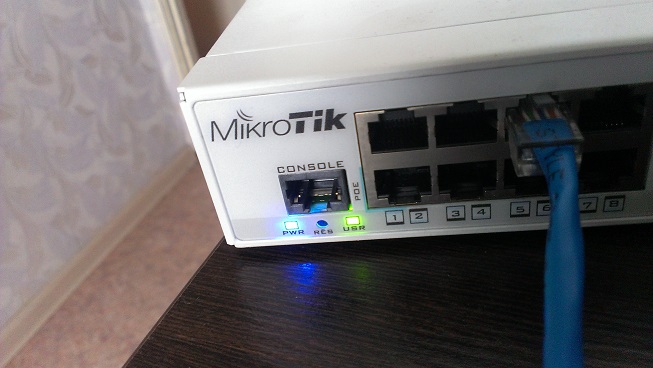

Обратите внимание на PoE-выход (power-of-ethernet). Он дает возможность подавать питание другим устройствам через Ethernet-кабель. Незаменимо при инсталляции камеры наблюдения.

Mikrotik CRS125-24G-1S-2HnD-IN - Обзор, внешний вид, начало настройки.

Вход в настройки

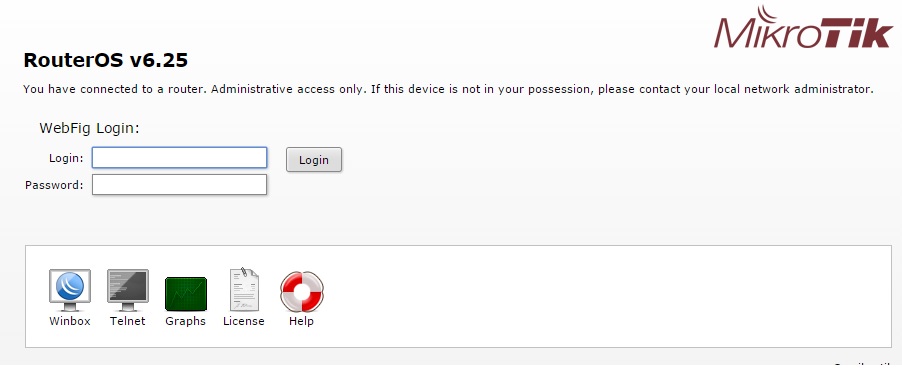

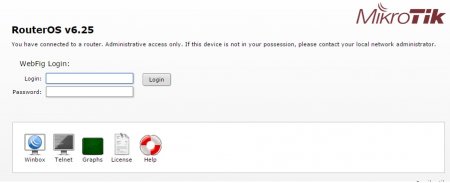

В микротиках используется своя операционная система для настойки сетевого оборудования — RouterOS. Конкретно наша модель работает на 6.25 версии этой ОС. По умолчанию вход в настройки осуществляется через 192.168.88.1. Логин — admin, пароль — пустой:

Mikrotik CRS125-24G-1S-2HnD-IN - Обзор, внешний вид, начало настройки.

Как мы видим веб-интерфейс предлагает нам выбрать несколько вариантов настройки. Практически все администраторы используют программу WinBox. Более детальная настройка будет в следующих циклах статей.
