Инструкция по установке беспроводных видеомостов Motorola VAP 2400

Motorola VAP 2400
Иллюстрации в данной инструкции могут отличаться от полученного оборудования в пунктах продаж компании Ростелеком. Подготовил данную инструкцию электромеханик связи Лапшин А.Е.
Будущее без проводов ближе, чем вы думали. Компания Ростелеком делает первые шаги, дабы избавить от наболевшей проблемы жильцов больших квартир. Также это обезопасит домашних питомцев от опасной игрушки в виде кабеля, из-за которых ремонт мониторов был чуть ли не обыденным делом в каждой семье. Сейчас речь пойдет о видео-сендере компании Motorola — VAP2400, который сможет передавать картинку посредством сети Wi-Fi…

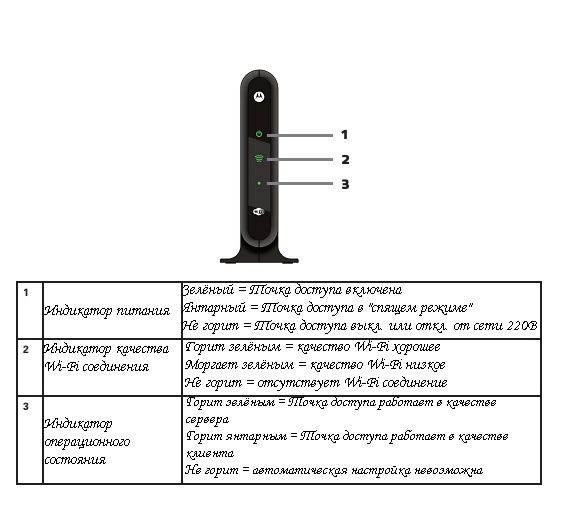

В комплектацию входит два видео-мост, два ethernet-кабеля и два блока питания. На передней панели находятся индикаторы — посмотрим, для чего они предназначены:
Инструкция по установке беспроводных видеомостов Motorola VAP 2400

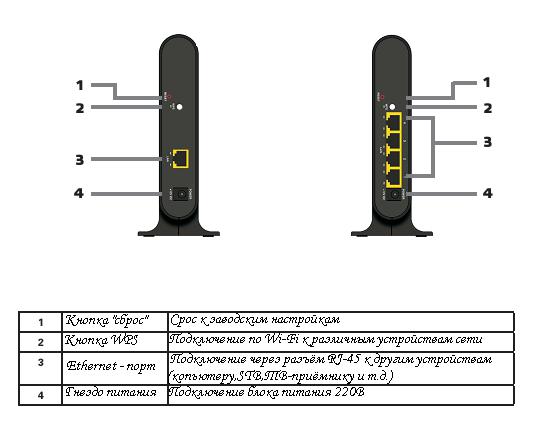

Задняя панель:
Инструкция по установке беспроводных видеомостов Motorola VAP 2400
Установка видео-мостов

Шаг первый:

1. Подключите видео-мост (однопортовый) к шлюзу (модем, роутер, ONT и т.п.) используя прилагающийся в комплекте Ethernet-кабель. Прежде, чем подключать видео-мост убедитесь в том, что ваш шлюз включен.

2. Подсоедините БП 220В к видео-мосту и включите его розетку сети 220В. Включите его, Вы увидите как индикатор питания на передней панели загорится зелёным. Убедитесь в том, что индикатор операционного состояния горит зелёным, то есть видео-мост работает в качестве сервера.

Шаг второй:

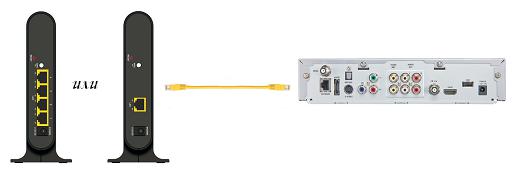

1. Подключите второй видео-мост (четырехпортовый) к STB (Set-Top-Box) используя прилагающийся в комплекте Ethernet-кабель. Перед подключением видео-моста, убедитесь, что STB включена в сеть 220В.



Инструкция по установке беспроводных видеомостов Motorola VAP 2400
2. Подсоедините БП 220В к видео-мосту и включите его розетку сети 220В. Включите его, Вы увидите как индикатор питания на передней панели загорится зелёным. Убедитесь в том, что индикатор операционного состояния горит янтарным, то есть видео-мост работает в качестве клиента.

3. Подождите примерно 60-70 секунд после включения видео-моста, затем нажмите и удерживайте примерно 2-3 секунды кнопку WPS на задней панели видео-моста. Светодиод возле кнопки WPS начнёт моргать зелёным (это включается режим поиска аналогичного устройства), у Вас будет примерно 2 минуты для нажатия кнопки WPS на видео-мосте работающего в режиме сервера. Нажимать кнопку WPS на обоих устройствах нужно для того, чтобы они установили общее зашифрованное Wi-Fi соединение.

Примечание: Для успешного подключения нужно, чтобы видео-мосты находились не ближе 2-х метров друг от друга. Светодиод возле кнопки WPS будет моргать примерно 2 минуты, как только соединение между видео-мостами будет установлено он перестанет моргать и будет гореть зелёным постоянно в течении примерно 5 минут, а затем погаснет (это вполне рабочее состояние видео-мостов, так что не переживайте).

4. На видео-мосте (клиенте и сервере) загорится зелёным, индикатор качества Wi-Fi соединения . Теперь у Вас есть хорошее и стабильное, а также зашифрованное соединение между видео-мостами (клиентом и сервером). Убедитесь, что индикатор операционного состояния горит зелёным на видео-мосте «сервере» и янтарным на видео-мосте «клиенте».

На этом установка видео-мостов VAP 2400/2404 закончена. Для подключения дополнительных видео-мостов повторите ВТОРОЙ ШАГ данной инструкции.

Примечание: при выполнении 3 пункта 2 шага рекомендуется нажимать кнопку WPS сначала на видео-мосте «сервере» и лишь затем на видео-мосте «клиенте».
