Настройка модема Dlink-2640 под IPTV

Модем D Link

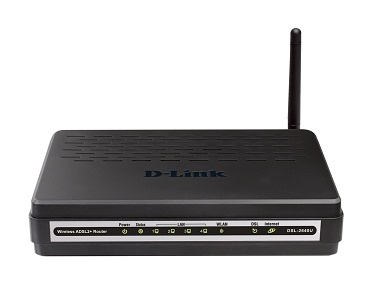

Компания DLINK довольно хорошо известна в России и, в большинстве случаев, оставляет приятное впечатление. Для домашнего использования оборудование этой компании, по соотношению цена/качество, пожалуй, лучшее, что могут предложить компьютерные салоны. Для услуги IP-TV обычно используется модель DLINK 2640u c 4 LAN-портами на борту и возможностью поднять вай-фай точку доступа.

Dlink-2640
Dlink-2640

Настройка модема DLINK 2640U осуществляется, через WEB-интерфейс, посредством обращения к адресу 192.168.1.1 (по умолчанию). Рассмотрим настройку данного модема для цифрового телевидения (IP TV). Прошивка — английская.1. Для начала запустим браузер и в адресную строку напечатаем адрес модема, после чего жмем Enter:

Настройка модема Dlink-2640 под IPTV

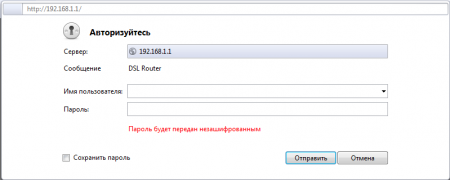

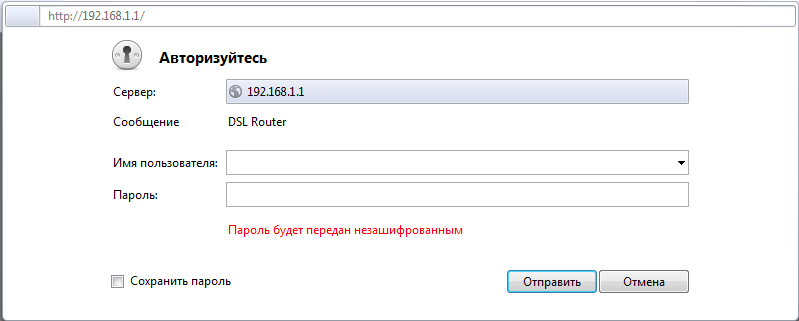

2. Модем попросит нас авторизоваться, что мы с удовольствием и сделаем, вбив в логин и пароль слово: admin:
Настройка модема Dlink-2640 под IPTV

Авторизация в браузере Opera

3. В левой части страницы расположено меню, в котором Вам надо найти пункт Advanced Setup. Перед Вами предстанет таблица используемых WAN-интерфейсов. Нам нужно создать новый интерфейс, для этого мы кликнем по кнопке Add. Дальнейшие действия будут выглядеть так:
На первой странице настраиваем параметры VPI / VCI. Точнее, будем править только параметр VCI, выставляем значение 37. Параметр VPI остается 0
Настройка модема Dlink-2640 под IPTV
Настройка модема Dlink-2640 под IPTV

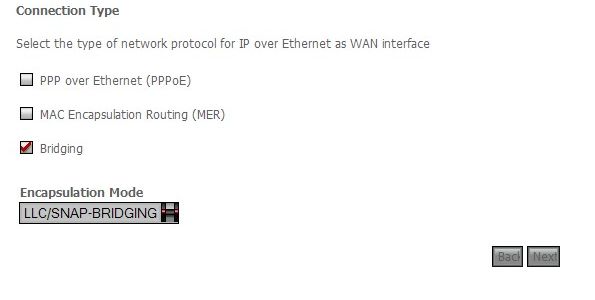

Далее следует выбор протокола, здесь мы ничего менять не будем и оставим режим моста — Bridge
Настройка модема Dlink-2640 под IPTV
Выбор режима Bridge

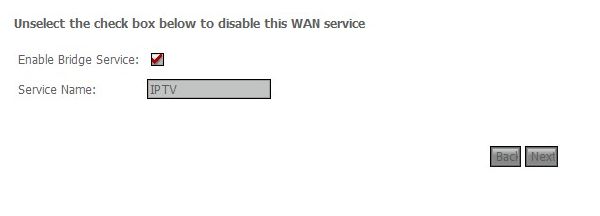

На следующей странице задаем имя нашему новому сервису. Оригинальничать мы не будем и напишем IPTV:
Настройка модема Dlink-2640 под IPTV
Создание нового сервиса

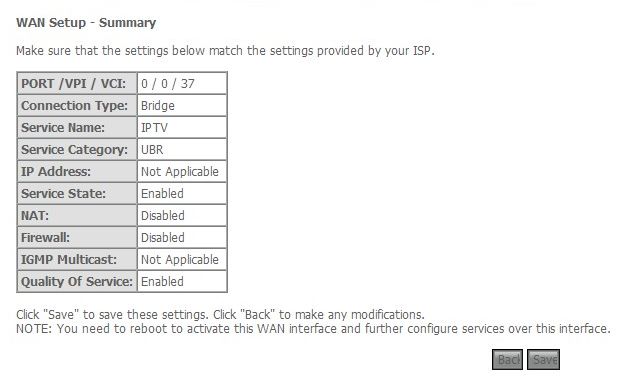

Наконец, подтверждаем выставленные настройки кнопкой Save:
Настройка модема Dlink-2640 под IPTV
подтверждаем выставленные настройки кнопкой Save

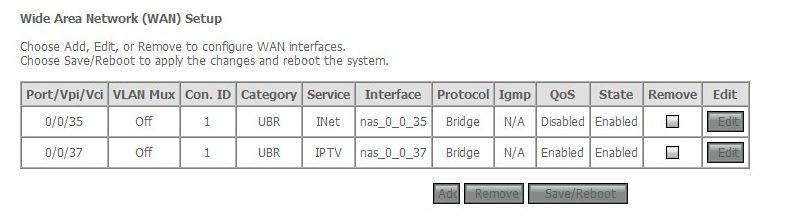

Браузер нас перенаправит на первоначальную таблицу с WAN-интерфейсами, которая будет выглядеть примерно так:
Настройка модема Dlink-2640 под IPTV
Первая строка в таблице — интерфейс для доступа в интернет. Вторая — наш новый созданный, для услуги IP TV.

4.Следующим шагом будет привязка IPTV к определенному порту. По неписанным правилам для этого используют 4 LAN порт, с которым по Ethernet`у «общается» STB (ресивер, «приставка»). Однако, никто не запрещает «повесить» услугу на третий или, скажем, второй порт. Найдем в левом столбике, уже известную нам, категорию Advanced Setup и чуть ниже будет пункт под названием Interface Group, где нужно поставить галочку напротив пункта «Enable virtual ports on», далее кликаем на кнопку Add. Выставляем все параметры, также как на этой картинке, после чего «жмякаем» на Save/Apply. Внимание! После настройки потребуется перезагрузка модема, поэтому, если вы хотите найти телефоны такси. то сделайте это ДО начала настройки.

Настройка модема Dlink-2640 под IPTV

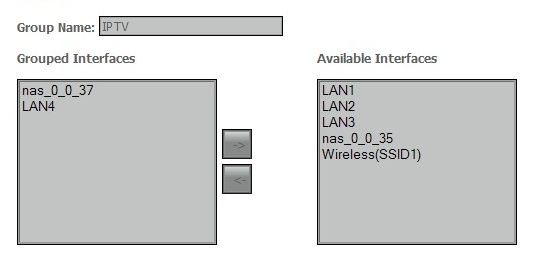

В Grouped Name мы прописали имя группы. Соответственно доступные интерфейсы с левого столбика мы переносим в правый контейнер, где будут располагаться наши сгруппированные интерфейсы — nas_0_0_37 и LAN4

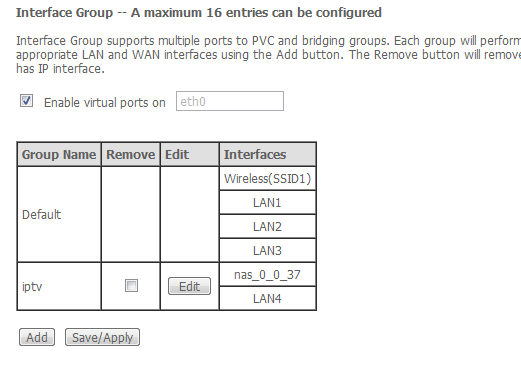

После выполненных манипуляций страничка Interface Group примет следующий вид. Не забудьте подтвердить настройки нажатием Save/Apply

Настройка модема Dlink-2640 под IPTV
5. Осталась самая малость — перезагрузить модем. Для этого можно вернуться в меню Advanced Setup и нажать кнопку Save/Reboot. После двух минут ожидания Ваш модем получит возможность принимать пакеты от ресивера по 4 порту Вашего модема. Поменьше рекламы на просторах телевещания, удачи!
