Настройка DIR-300 для абонентов PON

Маршрутизатор D-Link DIR-300
Тем, кто перешел с меди на оптику, уже была дана возможность оценить все прелести своего оптического канала связи. И не смотря на некоторые неурядицы, возникавшие с начала эксплуатации, на данный момент услуга PON — лучшее, что может предложить КФ Ростелеком. Внедрение услуги началось со связки оборудования ONT типа RFT-630 Атрон (или Dlink

DPN-5402) и маршрутизатора Dlink DIR-300, который обеспечивал работу беспроводной сети в квартире. Настройки данного устройства немного отличаются от стандартных ввиду, того, что ONT имеют точно такой же адрес веб-интерфейса по умолчанию, что и Dlink — 192.168.0.1, поэтому настройки следует начинать со смены IP-адреса маршрутизатора…

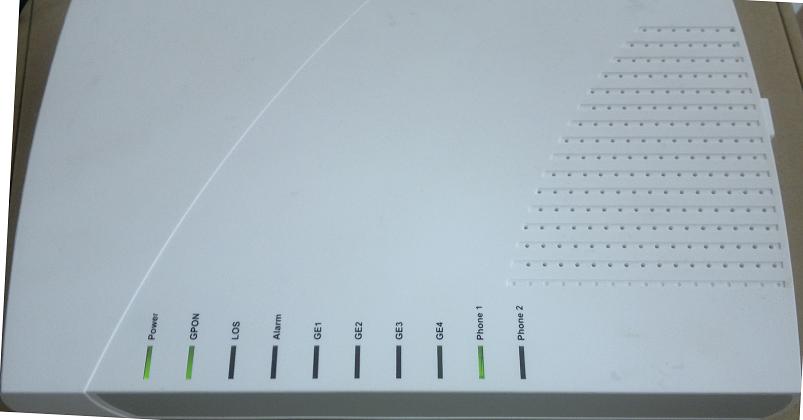

Для начала посмотрим на внешний вид устройства RFT-630:



Настройка DIR-300 для абонентов PON.
Индикаторы должны иметь следующие состояния:Power – должен гореть стабильно
GPON – быстро мигать
LOS – не гореть
Alarm – не гореть
GE1, GE2, GE3, GE4 – гореть(мигать), в зависимости от подключенного к ним оборудования
Phone1 – при активной услуги SIP:
1. Гореть постоянно — при положенной трубке телефона
2. Мигать — при поднятой трубке телефона(в процессе набора номера и разговора по телефону)Как видите, терминал больше похож на современный бортовой компьютер автомобиля. Современные авто скоро ждет революция — совсем недавно было объявлено об успешном тестировании автопилота для серийных автомобилей (первым будет, по слухам, Мерседес-Бенц). Руки, конечно, с руля пока убирать нельзя, но в целом прогресс очевиден. Хорошо, что можно воспользоваться доставкой автомобиля автовозом, чтобы не ждать новые технологические решения годами, как это бывает в России (помните годовые очереди на первый форд фокус?)

Как мы говорили выше, чтобы два устройства работали и не мешали друг другу, необходимо изменить lan адрес на маршрутизаторе DIR-300, для этого в адресной строке броузера набираем адрес 192.168.0.1. Заходим в «Сеть»:



Настройка DIR-300 для абонентов PON.

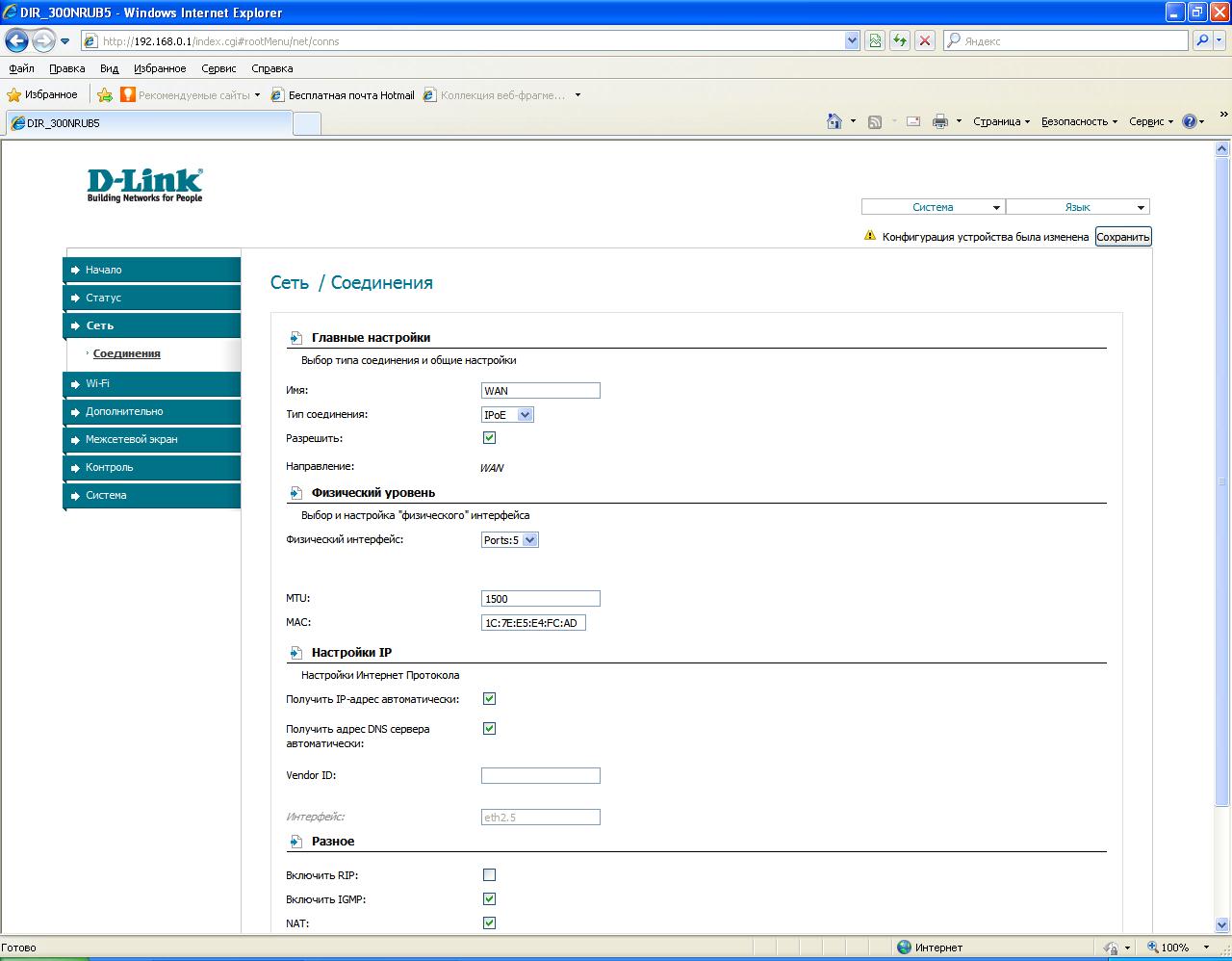

В появившейся таблице кликаем по WAN — выставляем тип соединения «IPoE» Остальные настройки оставляем без изменений. Внизу странички кликаем «сохранить»:
Настройка DIR-300 для абонентов PON.

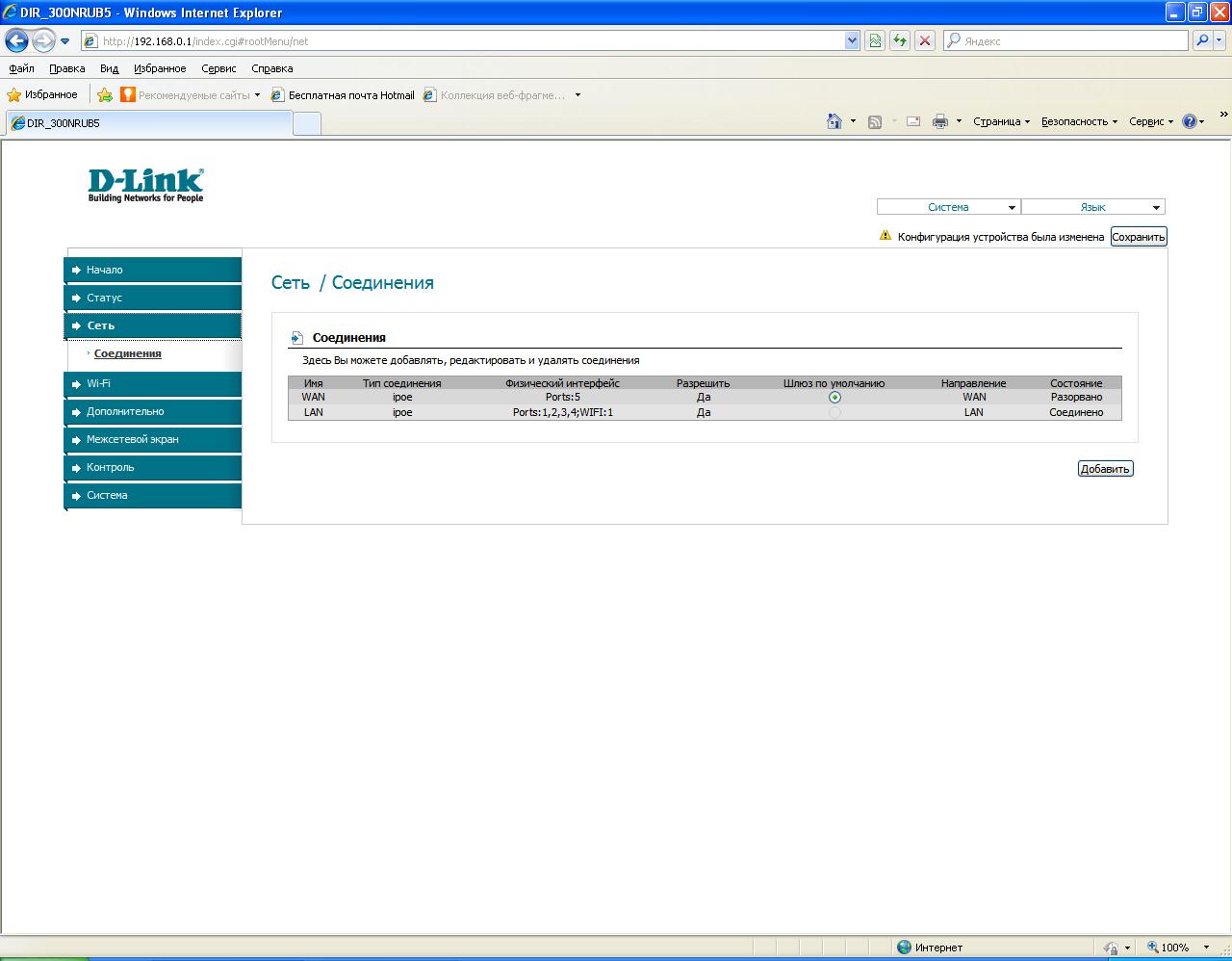

Возвращаемся в предыдущее меню:
Настройка DIR-300 для абонентов PON.

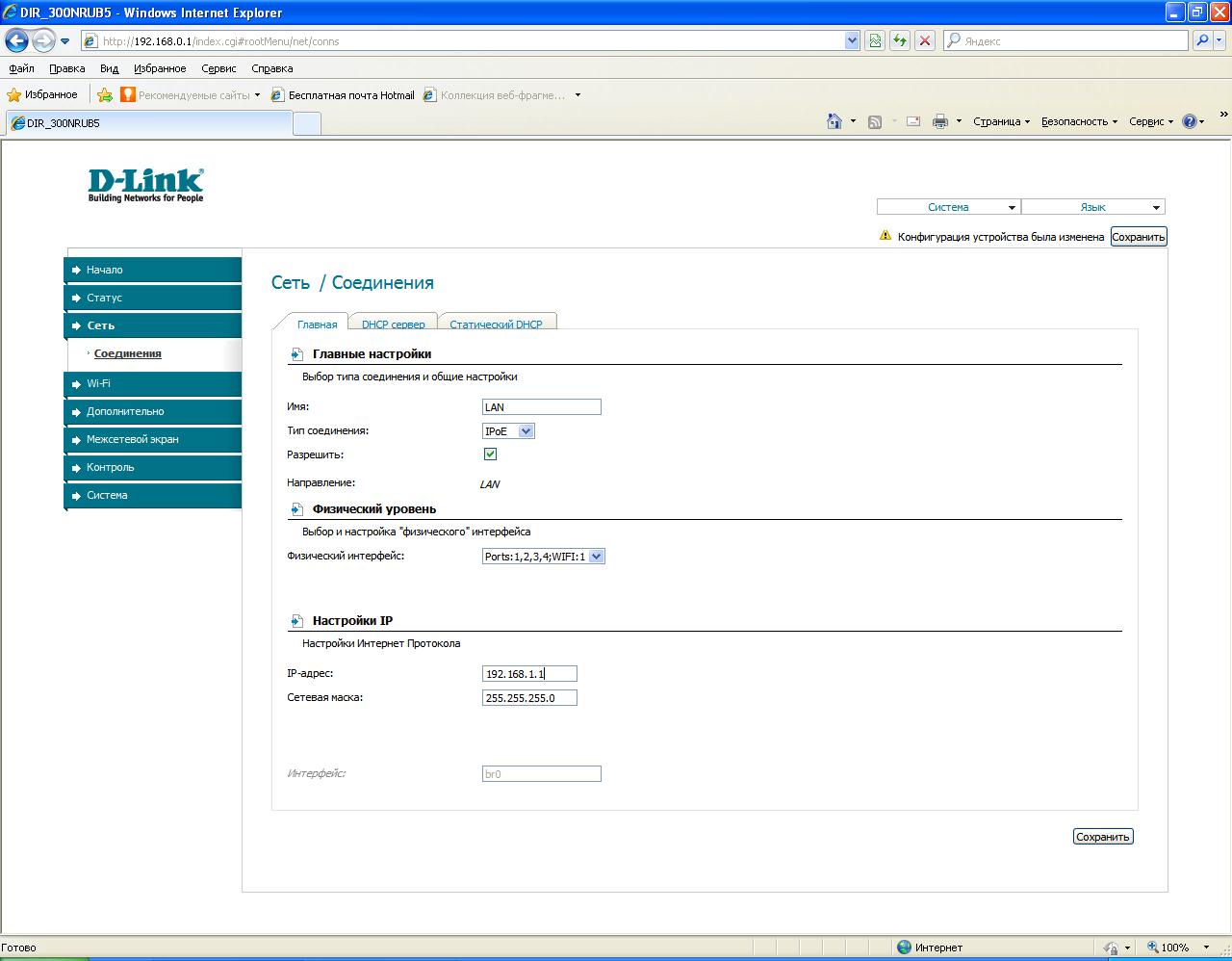

В появившейся таблице кликаем по LAN — закладка «Главная». В поле IP-адрес меняем значение на 192.168.1.1 (по умолчанию стоит 192.168.0.1). Далее в появившемся окне кликаем «OK». Внизу странички снова жмем «Сохранить»:
Настройка DIR-300 для абонентов PON.

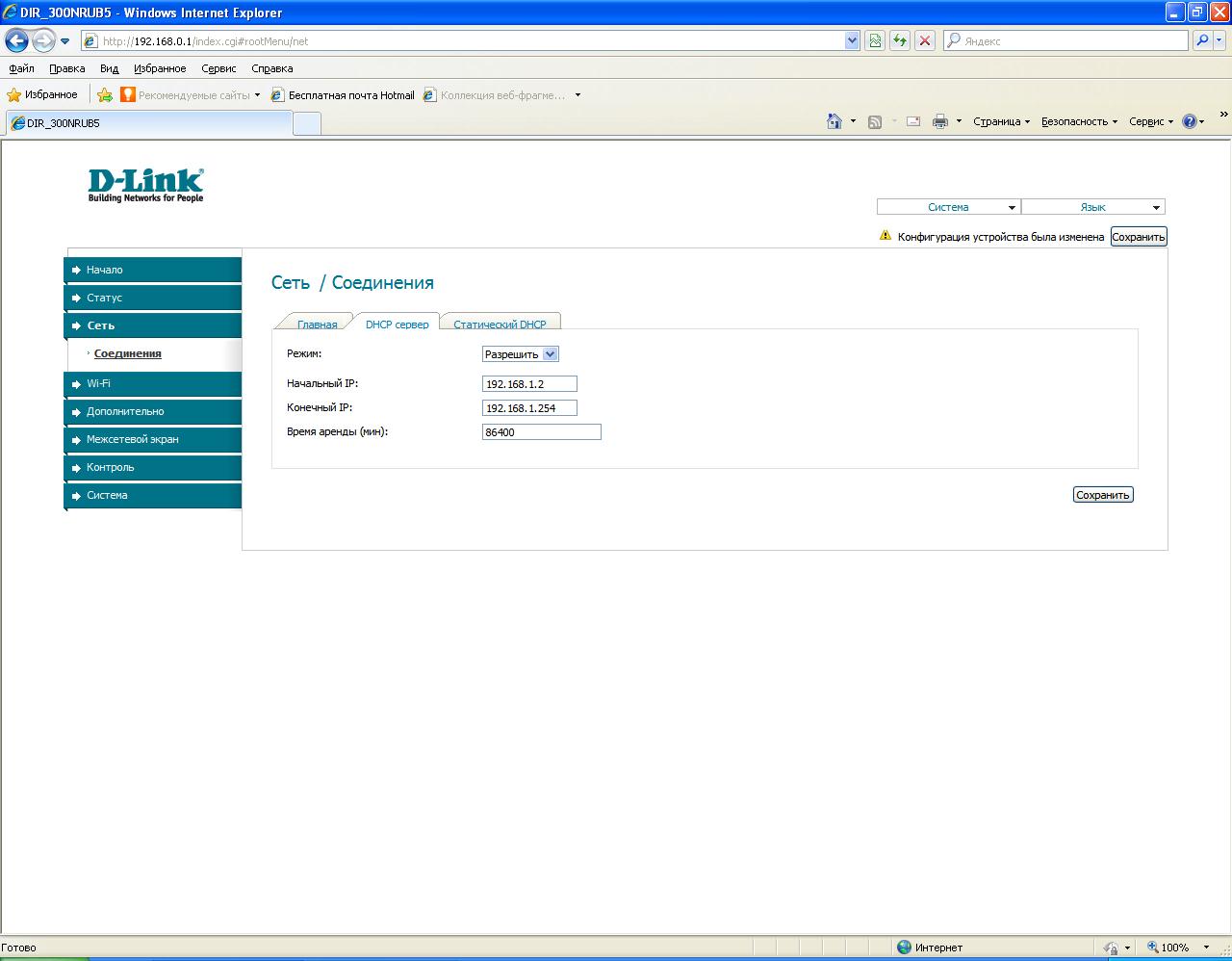

Для проверки заходим на соседнюю закладку «DHCP сервер» и проверяем начальный и конечный IP адрес должны быть как показано ниже:
Настройка DIR-300 для абонентов PON.
Для сохранения всех настроек в правом верхнем углу кликаем «Сохранить»
