Замена термопасты ноутбука Acer eMachines. Сборка и тестирование

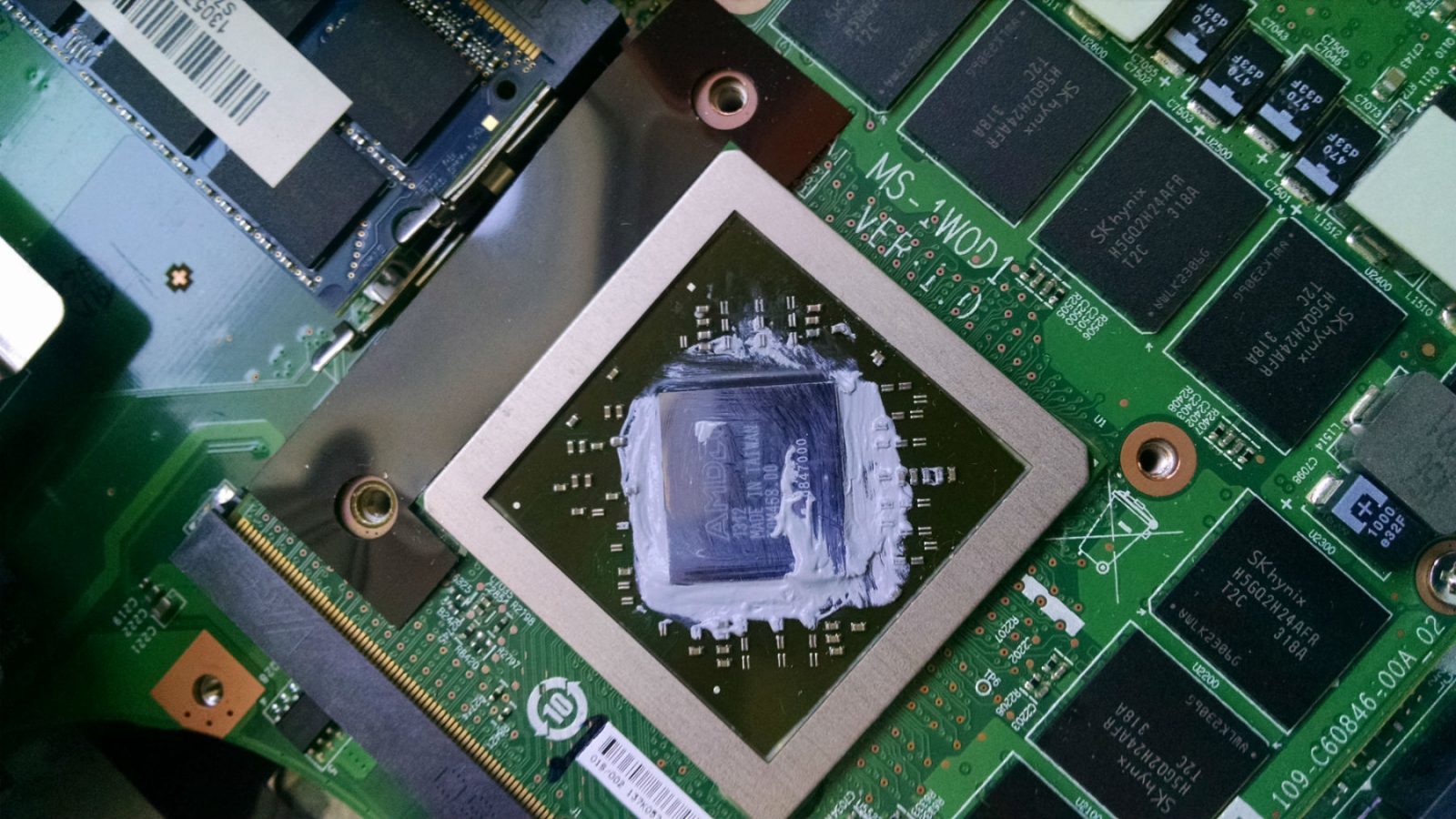

Процессор на материнской плате

В прошлой части нашего повествования мы дошли до того, что практически полностью разобрали ноутбук. Закончилась история на том, что мы отполировали чип центрального процессора, как заправский маляр полирует автомобиль перед покраской. Тогда я рекомендовал обратиться в сервис тем, кто еще не сталкивался с этим процессом, но если желание попробовать свои силы всё же перевешивает, то добро пожаловать в нашу мастерскую снова. Так как работы проводились в полевых условиях, заранее извиняюсь за качество фотографий. Напомню, что до процедуры процессор нагревался до 95-98(!) градусов. Наносить термопасту нужно очень тонким слоем. «Чтоб просвечивало» — часто можно увидеть такой совет на многих тематических информационных сайтах, посвященных «железной» или DIY тематике. Её роль, в первую очередь, состоит в том, чтобы проникать в микротрещины на поверхности чипа и служить термопроводимой прослойкой.

Первую часть обзора можно прочитать здесь.

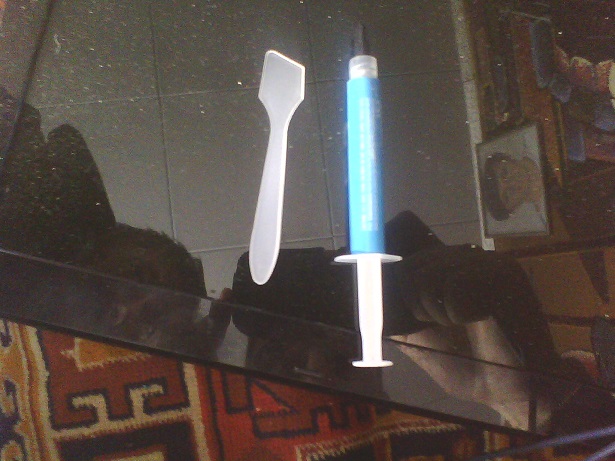

Я использовал термопасту DEEPCOOL Z5. Формфактор — шприц, 3 гр. Стоит она порядка трехсот рублей. Вместе с ней в комплект входит маленькая ложечка/лопатка, которой мы будем наносить пасту на чип. Немного забегая вперед, скажу, что вещь довольно бесполезная

`Замена

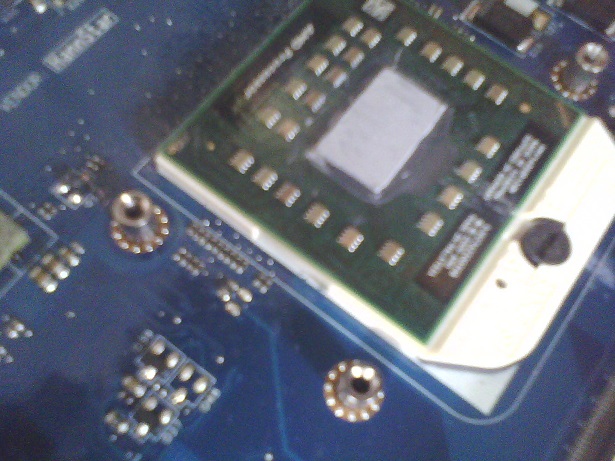

Не забудьте тщательно удалить старую термопасту. Да простят меня мастера своего дела, но я использовал ватные (косметические) палочки, смоченные обычной водкой. Кстати, эти палочки отлично подходят для того, чтобы размазать пасту тонким слоем — получилось гораздо лучше и равномерней, чем лопаткой из комплекта с DeepCool Z5. Также не забывайте, что наносить её нужно только на чип — не надо наносить еще один слой на другую (прилегающую сторону):

`Замена

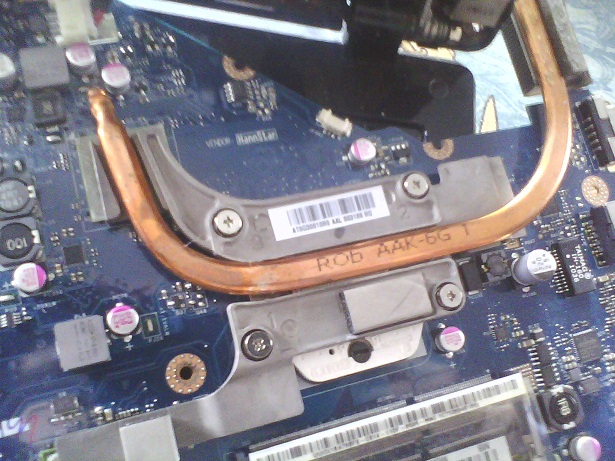

Так выглядит уже собранная конструкция:

`Замена

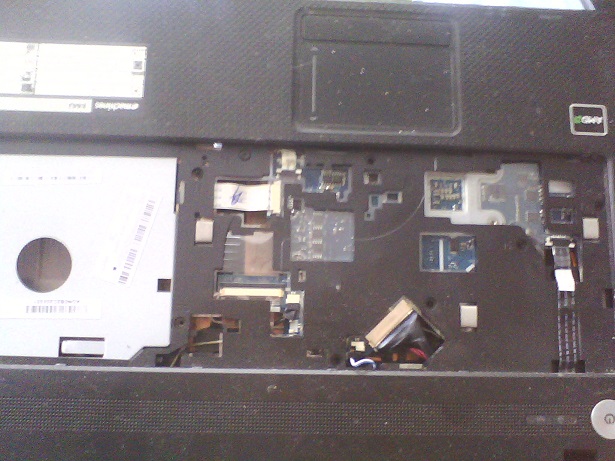

При обратной сборке не забывайте подключать все шлейфы в свои разъемы. Особенно не заметен штекер на динамики (подписан как SPK)

`Замена

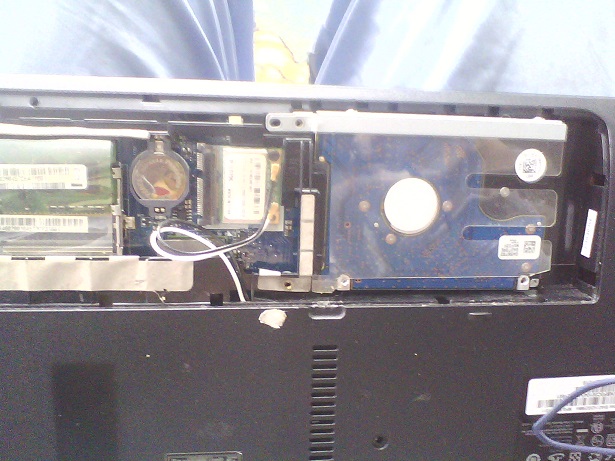

Финальный момент сборки — прикручиваем винчестер на место:

`Замена

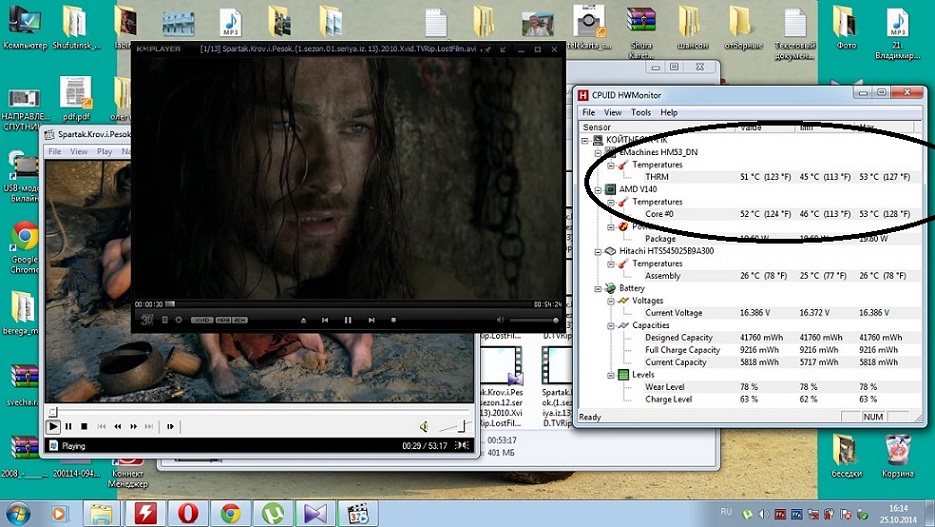

Настало время тестирования. Чтобы немного загрузить систему, было запущено два проигрывателя с фильмами, торрент и два браузера с множеством вкладок. Проработав в таком режиме около часа, результат превзошел все ожидания — температура не поднималась выше 53 градусов. В совокупности с чисткой от пыли и замены термопасты удалось снизить температуру на 35-40 градусов!.

`Замена

Конечно, этот результат, скорей исключение, чем правило — обычно удается «сбить» примерно 10-15 градусов. Ничего сложного и затратного в этой процедуре нет; цена вопроса — всего триста рублей и час свободного времени. А полученный опыт и знания — бесценны.
